Víme, že chcete co nejrychleji tisknout. Prosíme ale o pečlivé dodržení následujícícho postupu, abyste si nepoškodili tiskárnu, ruce ani výtisky.
Vzhledem k objemu tiskárny TRILAB AzteQ vám ji po domluvě s vámi umístíme na vámi vyžádané místo. Na vás je zajištění dostatečně stabilního podstavce nebo stolu s dostatečnou nosností dle specifikace dodané při dohodnutí realizace.
Odstraňte z tiskárny bílé ochranné kryty. Tiskárna je připravena k dalšímu postupu. Ještě před ním se ale seznamte s jednotlivými částmi tiskárny.
Obsah balení
Přesná konfigurace balení vaší tiskárny závisí na specifiaci zakázky. Může obsahovat navíc například výměnné hlavy pro tisk jiného druhu filamentu. Kromě samotné tiskárny ve vámi zvolené konfiguraci a velikosti obsahuje ještě balení tyto součásti:
Škrabka – pro jednodušší sundání větších modelů
Napájecí kabel – ilustrační obrázek
Kleště – pro zastřihnutí filamentu při vkládání nebo odstranění podpor
Popis částí tiskárny

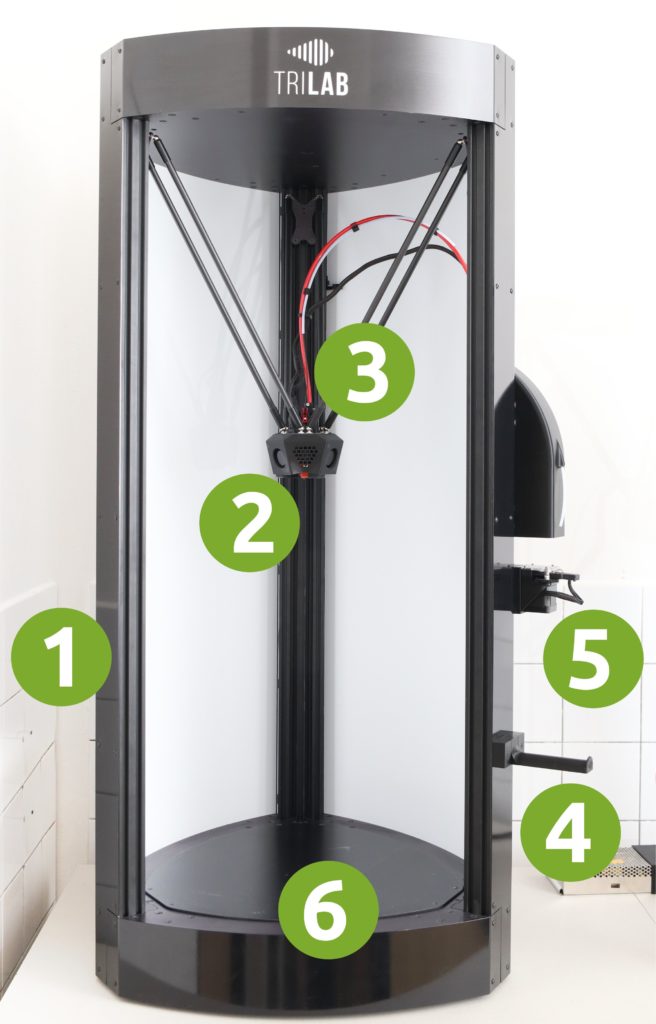

Celkový pohled

- Rám tiskárny
- Výměnná tisková hlava s Nimble extruderem
- Kabeláž tiskové hlavy
- Držák filamentu
- Titan Extruder
- Vyhřívaná deska (heat bed)
Pozor – některé části tiskové hlavy (tryska a heatblock) jsou během tisku extrémně žhavé, hrozí popálení.
Titan extruder


- Vstup filamentu z cívky
- Bowdenové vedení do tiskové hlavy.
- Přítlačný šroub s ukazatelem síly přítlaku (matkou).
- Kolečko pro manuální posun filamentu.
- Pojistná vidlička vymezující vůli bowdenového vedení
Uchycení Titan Extruderu se může lišit v závislosti na konfiguraci tiskárny.
Nimble extruder
Jedná se o volitelnou výbavu, pokud ji na své tískárně nemáte, můžete sekci přeskočit.

- Červený Nimble DriveCable = pouzdro rotačního ocelového prutu.
- Pojistka filamentu, která zajišťuje optimální přítlak během extruze.
- Tělo Nimble extruderu s odhalenou osou hnacího kolečka.
Umístění
Tiskárnu umístěte na robustní a pevný stůl. Nevhodné jsou stoly a desky s kartonovou a podobně lehkou výplní. Takový nábytek může způsobovat zbytečnou hlučnost. Tiskárna musí stát na rovné podložce, pozor dejte zejména na přívodní kabely a na rohy tiskárny čnící do vzduchu.
